電源ケーブルとノイズ

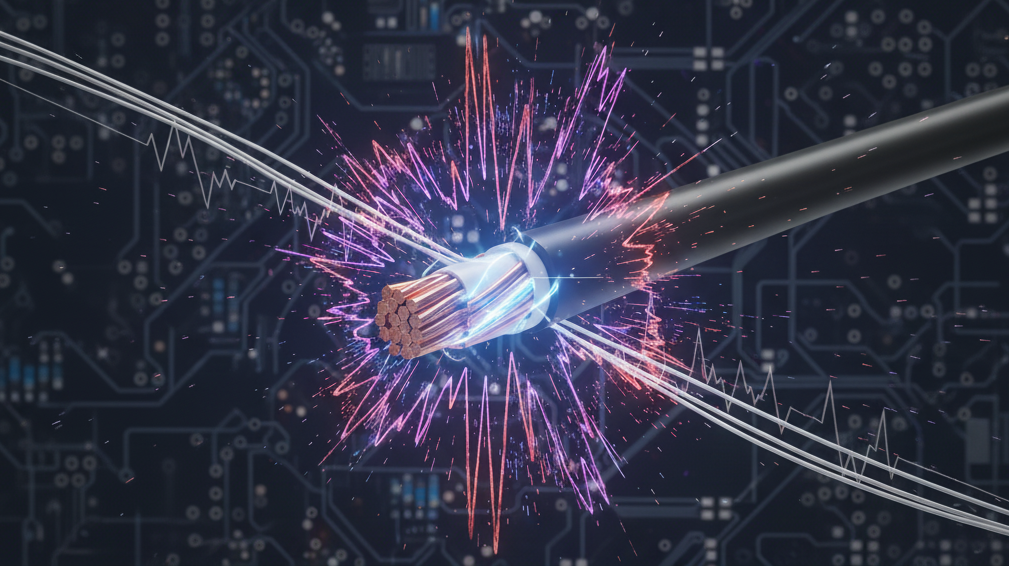

このイラストはケーブルを流れる電流の周囲に発生する電磁波ノイズを示しています。

中央に描かれたケーブルには電流が流れています。電流が流れると、その周囲には同心円状に磁界が発生し、さらに垂直方向には電界が伴います。

この電界と磁界の組み合わせによって形成されるのが電磁波であり、電流の変化が大きい場合やスイッチング動作の多い電子機器では、そこから不規則でギザギザしたノイズが放射されることがあります。
